Profil produktu i zalety wytrzymałości konstrukcyjnej
ASTM A500 klasa C definiuje spawane i bezszwowe rury ze stali węglowej przeznaczone do zastosowań nośnych-w projektach budowlanych i przemysłowych.
Dzięki wyższej granicy plastyczności niż gatunki A i B, rury klasy C zapewniają lepszą stabilność w warunkach ściskania, zginania i połączonych naprężeń,-dzięki czemu nadają się do kolumn, stężeń, konstrukcji stalowych i niektórych zastosowań związanych z palami.
Kluczowe zalety:
Wysoka wytrzymałość konstrukcyjna-do-oszczędności wagowej
Efektywne przenoszenie obciążeń w zespołach spawanych
Niezawodne wykonanie konstrukcji modułowych

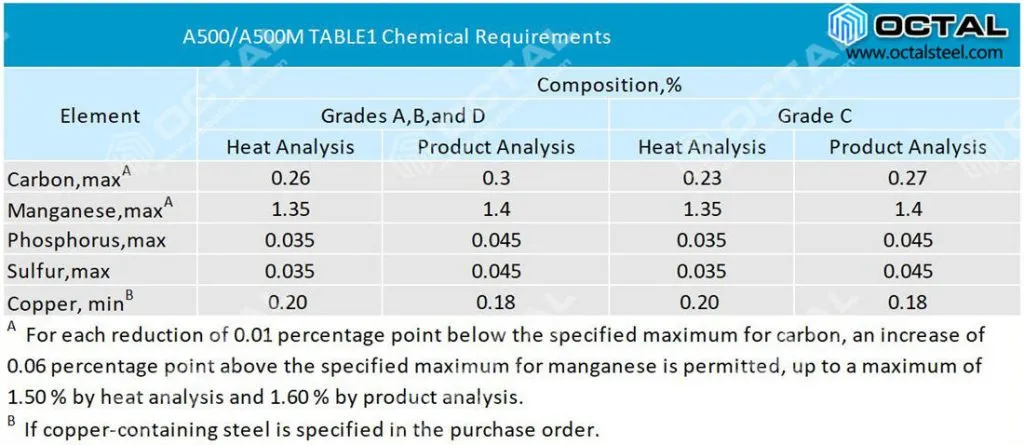

Chemia materiałów do spawania i formowalności
|
Element |
Maks. % wag. |
Cel inżynieryjny |
|
Węgiel |
0.26 |
Utrzymuje spawalność i zapobiega pękaniu |
|
Mangan |
1.35 |
Wspiera siłę i wytrzymałość |
|
Fosfor |
0.035 |
Zapobiega kruchości spoin |
|
Siarka |
0.035 |
Poprawia czystość stali |
Stabilna metalurgia zapewnia stałą wydajność spoiny.
Wydajność mechaniczna dla bezpieczeństwa konstrukcji
|
Nieruchomość |
Wymóg |
Znaczenie wydajności |
|
Siła plonu |
Większe lub równe 46 ksi (317 MPa) |
Wytrzymałość na ściskanie kolumn |
|
Wytrzymałość na rozciąganie |
Większe lub równe 62 ksi (427 MPa) |
Ogólna pojemność strukturalna |
|
Wydłużenie |
Większy lub równy 23% |
Plastyczność podczas obróbki i uderzenia |
Właściwości te zapewniają bezpieczne odkształcenie pod wpływem wiatru, ruchu drogowego lub obciążeń eksploatacyjnych.
Metody produkcji i zapewnienie jakości spoin konstrukcyjnych
Rura ASTM A500 klasy C jest produkowana głównie przezzgrzewanie elektryczne (ERW)Lubformowanie na zimno-w HSS, zapewniając spójny kształt, wytrzymałość i przydatność do-nośności.
Kluczowe punkty produkcyjne:
Udoskonalenie szwów ERWzwiększa ciągłość przepływu naprężeń przez złącza w ramach konstrukcyjnych
Kontrola-formowania na zimnozapewnia dokładną geometrię i promienie naroży dla HSS, poprawiając dopasowanie-i wyrównanie na budowie
Kontrola szwu spawalniczego(wizualny + NDE, jeśli określono) sprawdza solidność elementów-wrażliwych na zmęczenie lub-krytycznych wymagań
Prostoliniowość i tolerancja wymiarowazarządzanie ogranicza prace naprawcze podczas montażu, zapewniając wysoką jakość instalacji
Każdy stopień został zaprojektowany tak, aby utrzymać wytrzymałość przekroju i zapewnić niezawodne działanie w warunkach ściskania, zginania i połączonego obciążenia.
Wymiary i zakres dostaw
|
Kształt |
Typowy zasięg |
|
Okrągła rura |
1,66” – 28” OD (42 – 711 mm) |
|
Kwadratowy HSS |
1" – 20" |
|
Prostokątny HSS |
1.5" × 1" – 20" × 12" |
|
Grubość ścianki |
Do 0,875 cala w zależności od kształtu |
|
Długość |
6–18 m (SRL/DRL lub niestandardowe) |

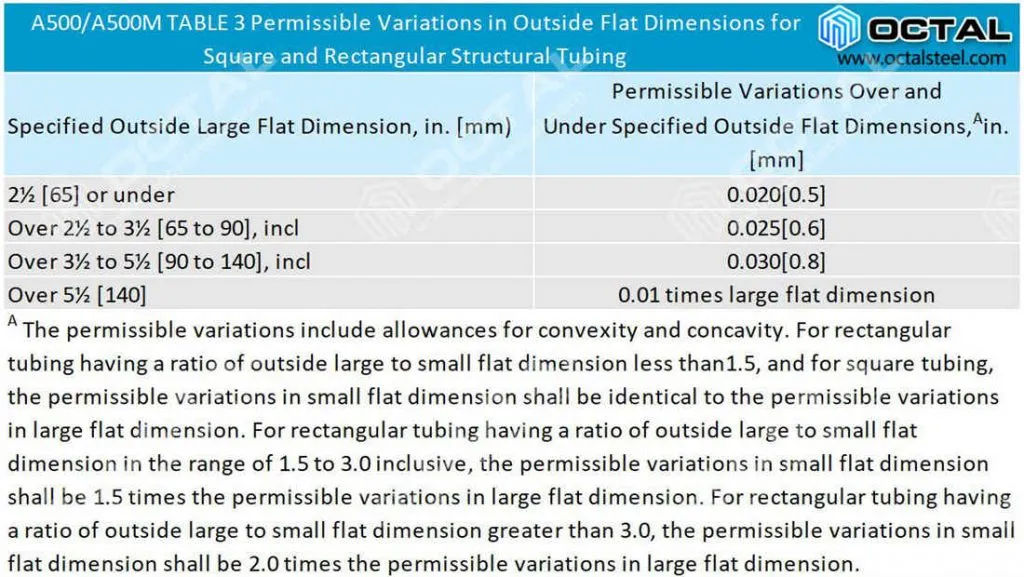

Tolerancje wymiarowe są zgodne z obowiązkowymi wymaganiami ASTM A500.
Opcje wykończenia powierzchni i ochrony końcówek
Powierzchnie czarne, gołe lub-malowane podkładem
Kupuj-opcje powłok stosowanych do ochrony przed korozją
Zaślepki lub skosy w zależności od potrzeb montażowych
Cechy te chronią przed uszkodzeniami podczas manipulacji i narażeniem środowiska.
Zastosowania rur konstrukcyjnych
Budowanie słupów i elementów stężających
Platformy przemysłowe i podpory maszyn
Obiekty mostowe i konstrukcje drugorzędne
Słupy oznakowania i ogólne ramy stalowe
Systemy regałowe i prefabrykowane jednostki modułowe
Zaprojektowane z myślą o wydajności produkcji i niezawodnym montażu-na miejscu.
Wsparcie dostaw dla projektów budowlanych i przemysłowych
Octal Pipe dostarcza rury ASTM A500 klasy C z udokumentowaną identyfikowalnością, zapisami jakości szwów spawalniczych i gotowym przygotowaniem-fabrykacji, aby zapewnić niezawodne dostawy do projektów budownictwa strukturalnego i przemysłowego.
