Co to jest ciśnienie upadku?

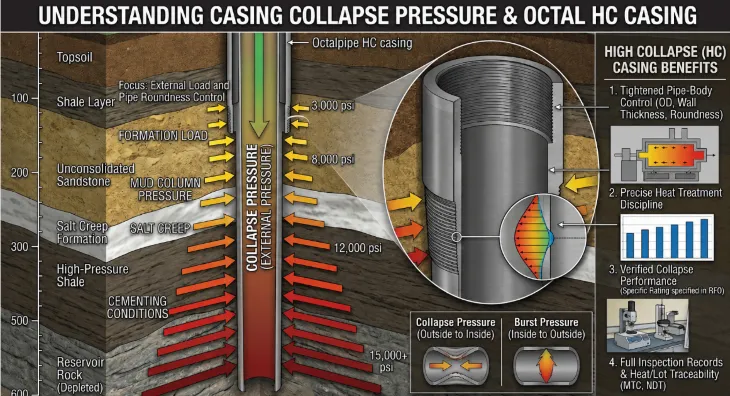

Zmniejszyć ciśnienieto ciśnienie zewnętrzne, jakie może wytrzymać rura osłonowa, zanim ulegnie owalizacji, odkształceniu lub zapadnięciu się do wewnątrz. W odwiertach naftowych i gazowych ryzyko to wzrasta, gdy obciążenie formacji, ciśnienie w kolumnie mułu, warunki cementowania, pełzanie soli lub zmiany ciśnienia w zbiorniku powodują wysokie ciśnienie zewnętrzne na korpus obudowy.
Na kupujących wpływa ciśnienie załamaniarozmiar, grubość ścianki, gatunek, granica plastyczności, owalność, obróbka cieplna i kontrola inspekcji. Oto dlaczegoObudowa z wysokim zapadnięciemjest wybierany, gdy zwykła obudowa API 5CT może nie zapewniać wystarczającej odporności na załamanie. Dostawa rur OctalN80 HC, L80 HC, P110 HC i Q125 HCW4 1/2"–20", zDługości R2/R3IPołączenia BTC, LTC, STC lub premium.
Co oznacza ciśnienie zapadania się obudowy
W konstrukcji obudowy ciśnienie zapadania koncentruje się na ciśnieniu działającym od zewnątrz obudowy do wewnątrz. Gdy to zewnętrzne obciążenie jest zbyt duże, korpus osłony może najpierw stracić okrągłość, następnie odkształcić się do wewnątrz i w końcu zapaść.
| Termin | Kupujący-Przyjazne znaczenie | Dlaczego to ma znaczenie |
|---|---|---|
| Zmniejszyć ciśnienie | Maksymalne ciśnienie zewnętrzne, jakie może wytrzymać obudowa, zanim ryzyko zawalenia stanie się krytyczne | Pomaga zdecydować, czy wystarczy zwykła obudowa, czy potrzebna jest obudowa typu High Collapse |
| Zewnętrzne ciśnienie załamania | Ciśnienie wywołane formacją, słupem mułu, warunkami cementowania lub pełzaniem soli na korpus obudowy | Główne źródło ciśnienia, które może odkształcić obudowę do wewnątrz |
| Odporność na upadek | Zdolność obudowy do wytrzymywania ciśnienia zewnętrznego bez uszkodzenia | Zależy od gatunku, grubości ścianki, owalności, obróbki cieplnej i kontroli-korpusu rury |
| Zwiń ocenę | Znamionowa wydajność zapadania stosowana przy wyborze obudowy | Powinno być wyraźnie określone w zapytaniu ofertowym lub zamówieniu technicznym |
Pobierz:Co oznacza ciśnienie zapadania się obudowy
W zamówieniu na obudowę nie należy podawać wyłącznie „obudowa P110” lub „obudowa Q125”. W przypadku odwiertów wysokiego-ryzyka jest to wymaganeocena upadkunależy potwierdzić wraz z OD, wagą, grubością ścianki, rodzajem połączenia i dokumentami kontrolnymi.
Obudowa typu High Collapse P110 i obudowa typu High Collapse Q125
Obudowa P110 o wysokim załamaniuIObudowa Q125 o wysokim załamaniuto dwie-wytrzymałe trasy obudowy HC stosowane w sytuacjach, gdy zwykła obudowa API 5CT nie zapewnia wystarczającego marginesu zapadnięcia w przypadku wymagających sekcji odwiertu. Są wybierane do zewnętrznej-kontroli ciśnienia, a nie tylko ze względu na wyższą granicę plastyczności. Podczas przeglądu-ciśnienia załamania należy sprawdzić ocenę razem zOD, grubość ścianki, stosunek D/t, owalność, stabilność granicy plastyczności, ciśnienie wewnętrzne, obciążenie osiowe, temperatura, rodzaj połączenia i zapisy z inspekcji. Obliczenia związane z zawaleniem- API 5C3 pokazują również, że na odporność na zapadanie wpływają połączone warunki obciążenia, takie jak naprężenie osiowe i ciśnienie wewnętrzne, a nie tylko jedna wartość stopnia.
| Trasa stopniowa | Odpowiednie warunki | Kluczowa różnica | Punkt kontrolny kupującego |
|---|---|---|---|
| Obudowa P110 o wysokim załamaniu | Studnie głębokie, wiercenia o dużym ciężarze płuczki, obudowy produkcyjne i sekcje, gdzie N80 HC / L80 HC nie wystarczy. | Trasa HC o wysokiej-wytrzymałości do wymagających-odwiertów głębokich, ale nie do najcięższych-opcji pracy. | Potwierdź ocenę zapadalności, grubość ścianki, owalność, obróbkę cieplną, NDT, hydrotest, test dryfu, MTC i identyfikowalność ciepła/partii. |
| Obudowa Q125 o wysokim załamaniu | Studnie-bardzo głębokie, studnie HPHT, sekcje o dużym-obciążeniu i wysokie interwały-ciśnienia zewnętrznego. | Trasa o wyższej-wytrzymałości w przypadku poważniejszych obciążeń powodujących zawalenie i wymagających wyższych marginesów bezpieczeństwa. | Sprawdź profil ciśnienia, ciężar płuczki, temperaturę, obciążenie osiowe, jakość połączenia, wytrzymałość i pełne zapisy z kontroli. |
Wybór gatunku powinien opierać się na głębokości odwiertu, masie płuczki, profilu ciśnienia, temperaturze, stanie korozji, typie połączenia i wymaganej odporności na zapadanie się. Wybór wyższej klasy bez sprawdzenia odporności na zapadanie się, grubości ścianek i owalności nie wystarczy do zapewnienia bezpiecznej specyfikacji.
Dla kupujących,P110HCjest zwykle brany pod uwagę, gdy projekt wymaga dużej odporności na zawalenie się w przypadku głębokich lub wysokociśnieniowych-sekcjiQ125HCjest zarezerwowane dla trudniejszych odwiertów, gdzie obciążenie zawaleniem i margines bezpieczeństwa są znacznie wyższe. W obu przypadkach sama nazwa klasy nie wystarczy. Zapytanie ofertowe powinno wyraźnie określaćwymagana odporność na zapadanie się, średnica zewnętrzna, waga, grubość ścianki, połączenie, zakres długości, badania NDT, próba hydrostatyczna, próba dryfu, kontrola gwintu, MTC i identyfikowalność ciepła/partii.
Ciśnienie zapadnięcia a ciśnienie rozrywające
Ciśnienie załamania i ciśnienie rozrywające są często omawiane łącznie, ale odnoszą się do przeciwnych kierunków obciążenia.
| Przedmiot | Zmniejszenie ciśnienia | Ciśnienie rozrywające |
|---|---|---|
| Kierunek ciśnienia | Z zewnątrz do środka | Wewnątrz na zewnątrz |
| Główne ryzyko | Osłonka jest ściśnięta do wewnątrz lub owalna | Osłonka rozszerza się na zewnątrz lub pęka |
| Typowa przyczyna | Wysokie ciśnienie zewnętrzne, ciężar błota, pełzanie soli, wyczerpywanie się zbiorników | Wysokie ciśnienie wewnętrzne, próba ciśnieniowa, ciśnienie produkcyjne lub wtryskowe |
| Główny punkt kontrolny | Grubość ścianki, stosunek D/t, owalność, granica plastyczności, stopień zapadania się | Grubość ścianki, gatunek, ciśnienie wewnętrzne, uszczelnienie połączenia |
| Obawy kupującego | Czy obudowa wytrzyma ciśnienie zewnętrzne? | Czy obudowa wytrzyma ciśnienie wewnętrzne? |
Pobierz: Ciśnienie zapadnięcia a ciśnienie rozrywające
DlaObudowa z wysokim zapadnięciem, priorytetem jest ciśnienie załamania. Produkt wybiera się, gdy głównym zagrożeniem jest ciśnienie zewnętrzne, szczególnie w odwiertach głębokich, wyczerpanych złożach, formacjach solnych, odwiertach HPHT i odcinkach wiertniczych o dużym ciężarze mułu.
Co powoduje zapadanie się obudowy w odwiertach naftowych i gazowych?
Zapadnięcie się obudowy jest zwykle spowodowane połączeniem ciśnienia zewnętrznego i niewystarczającego oporu-korpusu rury. Ryzyko rzadko wynika tylko z jednego czynnika.
Na stronie obudowy o wysokim załamaniu Octal Pipe umieszcza się również obudowę HC dla głębokich odwiertów, wyczerpanych zbiorników, formacji solnych, odwiertów HPHT i wierceń o dużym ciężarze płuczki, gdzie celem jest ograniczenie owalizacji, deformacji do wewnątrz i awarii zapadnięcia.
Co wpływa na odporność obudowy na zapadanie się?
Odporność na zapadanie się nie jest kontrolowana wyłącznie przez gatunek stali. Wyższa klasa może pomóc, ale geometria rury i spójność produkcji są równie ważne.
| Czynnik | Wpływ na odporność na upadek | Co kupujący powinni sprawdzić |
|---|---|---|
| OD i grubość ścianki | Grubsza ściana ogólnie poprawia zdolność zapadania się; wysoki stosunek D/t obniża rezystancję | Potwierdź średnicę zewnętrzną, wagę, grubość ścianki i zapisy wymiarowe |
| Jednolitość-ściany | Lokalne cienkie-obszary ścian stają się słabymi punktami pod wpływem nacisku zewnętrznego | Poproś o zapisy z kontroli-grubości ścian |
| Owalność i okrągłość | Nadmierna owalność sprawia, że rura łatwiej odkształca się pod ciśnieniem | Przejrzyj zapisy kontroli zewnętrznej, okrągłości i owalności |
| Stabilność granicy plastyczności | Stabilna granica plastyczności sprawia, że przewidywanie zapadnięcia się jest bardziej niezawodne | Porównaj wyniki testów mechanicznych według ciepła/partii |
| Obróbka cieplna | Kontroluje ostateczną wytrzymałość, wytrzymałość i konsystencję-rury | Sprawdź warunki obróbki cieplnej na MTC |
| NDT i hydrotest | Pomóż potwierdzić integralność-korpusu rury przed wysyłką | Poproś o raport NDT i zapis testu hydrostatycznego |
| Identyfikowalność | Łączy każde złącze z zapisami dotyczącymi ciepła, partii, MTC i kontroli | Wymagaj identyfikowalności liczby cieplnej i mapowania listy pakowania |
Dodatek API 5C3 pokazuje również, że obliczenia zawalenia mogą uwzględniać grubość ścianki, średnicę zewnętrzną, ciśnienie wewnętrzne i naprężenie osiowe, co oznacza, że odporność na zawalenie jest połączonym problemem projektowym, a nie prostą etykietą klasy.
Jak wysoka obudowa zmniejsza ryzyko upadku?
Obudowa z wysokim zapadnięciemprzeznaczony jest do studni, w których zwykła obudowa może nie zapewniać wystarczającej odporności na zewnętrzne ciśnienie zapadania. W porównaniu ze zwykłą osłonką API 5CT, osłonka HC kładzie większy nacisk na sprawdzoną skuteczność zapadania się, szczelniejszą kontrolę-korpusu rury, stabilną granicę plastyczności, dyscyplinę obróbki cieplnej i identyfikowalność kontroli.
| Zwykła obudowa API 5CT | Obudowa z wysokim zapadnięciem |
|---|---|
| Wybierane głównie według rozmiaru, wagi, gatunku, długości i połączenia | Wybierane według rozmiaru, gatunku, połączenia i wymaganej oceny zawalenia |
| Obejmuje ogólne wsparcie odwiertu i izolację strefową | Koncentruje się na większej odporności na zewnętrzne ciśnienie zapadnięcia |
| Standardowa kontrola korpusu rury- | Większa dbałość o grubość ścianki, owalność i okrągłość |
| Nadaje się do konwencjonalnych studni płytkich i średnio-głębokich | Stosowany do studni głębinowych, wyczerpanych zbiorników, formacji solnych i sekcji HPHT |
| Kupujący sprawdza standardowe zapisy MTC i inspekcji | Kupujący powinien również zweryfikować ocenę zapadalności, zapisy wymiarowe, badania NDT i identyfikowalność ciepła/partii |
Na przykład,Obudowa P110IObudowa P110 o wysokim załamaniumogą mieć tę samą klasę bazową, ale nie powinny być traktowane jako ten sam produkt. P110 HC należy zamawiać ze względu na sprawdzoną skuteczność zapadania się, a nie tylko na wyższą wytrzymałość.
Kiedy kupujący powinni wybrać obudowę z wysokim załamaniem?
Obudowa powodująca duże zapadnięcie się studni powinna być brana pod uwagę, gdy projekt odwiertu wykazuje wysokie ryzyko-ciśnienia zewnętrznego lub gdy koszt awarii obudowy jest zbyt wysoki, aby go zaakceptować. Typowe przypadki obejmują:
- głębokie ciągi produkcyjne pod dużym ciśnieniem zewnętrznym;
- wyczerpane zbiorniki, w których wewnętrzne wsparcie ciśnieniowe może z czasem spaść;
- sekcje tworzenia się soli z-długotrwałym-nierównomiernym obciążeniem;
- Studnie HPHT i programy wierceń o dużym ciężarze płuczki;
- odwierty morskie lub kosztowne-odwierty interwencyjne, w przypadku których prace naprawcze są kosztowne;
- ciężka-obudowa ścienna wymagająca ściślejszej kontroli wymiarów i kontroli.
- Celem jest nie tylko zakup mocniejszego gatunku. Prawdziwą wartością jest utrzymanie stabilności korpusu rury pod obciążeniem zewnętrznym i zmniejszenie ryzyka owalizacji, deformacji do wewnątrz i zniszczenia.
Pobierz:Kiedy kupujący powinni wybrać obudowę z wysokim załamaniem?
Praktyczne podsumowanie dla kupujących
Aby zamówienie było rzetelne, kupujący nie powinni zatrzymywać się na nazwie gatunku. Bezpieczniejszą specyfikacją jest zdefiniowanieObudowa wysokozapadkowa API 5CT, wymagana ocena zapadalności, rozmiar, waga, stopień, połączenie, zakres inspekcji, MTC, zapisy NDT, badanie hydrostatyczne, badanie dryfu, zapisy wymiarowe i identyfikowalność ciepła/partii.
W przypadku studni wymagających większej odporności na zewnętrzne ciśnienie zapadania się, kupujący mogą zapoznać się z rurami Octal PipeObudowa wysokozapadkowa API 5CTasortyment produktów obejmujący osłonki N80 HC, L80 HC, P110 HC i Q125 HC do studni głębinowych, złóż wyeksploatowanych, formacji solnych i sekcji HPHT.
Często zadawane pytania
01. Dlaczego grubość i owalność ścianki wpływają na ciśnienie zapadania się łuski?
02. Kiedy wymagana jest obudowa Q125 High Collapse?
03. Co należy napisać w zapytaniu ofertowym dotyczącym sprawy o wysokim załamaniu?
04. Jakie dokumenty potwierdzają wydajność obudowy High Collapse?
